看不见却无处不在：聊聊那些神奇的底层科技硬件：HBM, DDR5, Flash....
为什么你的手机能秒开微信？
为什么电脑玩游戏不卡顿？
为什么ChatGPT能瞬间“思考”并回答你一长串话？
这一切的背后，都离不开一个沉默却关键的‘记忆系统’——存储芯片。
今天，我们就来一场存储芯片的深度旅行，从你熟悉的U盘、内存条，到如今AI芯片里的“速度之王”——HBM（High Bandwidth Memory，高带宽内存）。
准备好了吗？出发！
🧱 第一站：存储芯片的“家族图谱”：
想象一下，我们的大脑有两种记忆方式：
一种是快速但短暂的记忆（比如心算） 一种是缓慢但持久的记忆（比如记住童年往事）
存储芯片也分“快慢”，它们构成了现代电子设备的“记忆系统”。
📊 主流存储芯片家族一览：
| DRAM | |||
| NAND Flash | |||
| NOR Flash | |||
| EEPROM | |||
| HBM |
✅ 一句话总结：
NAND/NOR/EEPROM
：是“长期记忆”，用来存东西（照片、程序、设置）。 DRAM
：是“短期记忆”，用来临时处理数据（打开的网页、运行的游戏）。 HBM
：是“闪电记忆”，专为AI和超级计算设计的“记忆加速器”。
⚡ 第二站：DRAM——内存条的“日常英雄”！
我们先从最熟悉的 DRAM 说起。
🧩 原理：像“蜂巢”一样的电容阵列。
DRAM 的每个“记忆单元”就是一个微小的电容，充上电代表“1”，放电代表“0”。但它有个问题：电容会漏电，所以必须每隔几毫秒刷新一次——这就是“动态”（Dynamic）的由来。
🧠 想象一下：你有一排水杯，每个杯子里的水代表数据。但杯子会漏水，所以你得不停加水——这就是 DRAM 的“刷新”机制。
📈 代表产品：DDR 系列
DDR3/DDR4/DDR5
：就是你电脑里的内存条。 带宽（数据传输速度）：从 DDR3 的 ~17 GB/s 到 DDR5 的 ~50 GB/s。
💡 但！当 AI 需要处理千亿参数时，这个速度……不够快！
💾 第三站：NAND Flash——U盘和SSD的“仓库”！
🧩 原理：用“浮栅晶体管”锁住电子。
NAND Flash 的每个单元是一个晶体管，通过“捕获”电子来存储数据。电子一旦被捕获，即使断电也不会跑掉——所以它是非易失性的。
🧠 想象：你在一个房间里关住一群小猴子（电子），门一关，它们就出不来，数据就“存”住了。
📈 用途：
手机存储（128GB、256GB）； U盘、SSD固态硬盘； 价格便宜，容量大，但读写速度比DRAM慢100倍以上；
⚠️ 所以它不能当“内存”用，只能当“仓库”。
🔧 第四站：NOR Flash 与 EEPROM——“小而精”的嵌入式专家
NOR Flash：
可以直接运行代码（XIP：eXecute In Place） 用于手机启动、路由器固件、汽车ECU 速度比NAND慢，但支持“随机访问”
EEPROM：
可以按字节修改（NAND要按“块”擦除） 用于存储设备的配置参数（如WiFi密码、屏幕亮度） 容量极小（几KB到几MB），但寿命长
🧠 想象：NOR Flash 是“可以边看边写的书”，EEPROM 是“可擦写的便利贴”。
🏎️ 第五站：HBM——AI时代的“超级跑车”！
现在，重头戏来了！当AI、大模型、GPU计算需要每秒处理TB级数据时，传统DRAM就像“小电驴”，而 HBM 就是“F1赛车”！
🚀 什么是 HBM？
HBM（High Bandwidth Memory），高宽带内存， 是一种3D堆叠式DRAM，专为高性能计算（HPC）、AI、GPU 设计。
它不单独存在，而是直接“焊接”在GPU或AI芯片旁边，像“贴身保镖”一样提供超高带宽。
🧩 原理：3D堆叠 + 硅通孔（TSV）+ 微凸块；
传统DRAM（如DDR）是“平铺”在主板上，数据要跑很远。而 HBM 是把多个DRAM芯片垂直堆叠起来，再用硅通孔（TSV） 像“电梯”一样连接上下层。(当然，DDR5也开始了堆叠，区别？我们以后再讲！)
🧠 想象：
DDR 内存条：像一栋平房，房间分散，走路要时间。 HBM：像一栋摩天大楼，房间上下叠在一起，坐电梯直达，距离短、速度快！
📊 HBM vs DDR5：速度对比：
| ~1 TB/s | ||
💥 1 TB/s 是什么概念？相当于每秒传输100部高清电影！而你的宽带可能才100 MB/s……
🏗️ HBM 的“堆叠艺术”
一个 HBM 模块通常由 4~12 层 DRAM 芯片堆叠而成。 每层之间通过 TSV（硅通孔） 和 微凸块（Microbump） 连接。 整个模块通过 2.5D 封装（硅中介层）与 GPU 或 AI 芯片连接，距离极短，延迟极低。
🧠 想象：HBM 和 GPU 是“连体婴儿”，数据传输几乎零延迟。
🌐 第六站：HBM 用在哪里？——AI与未来的“大脑”！
🧠 1. AI大模型训练
英伟达 H100/A100 GPU
：标配 HBM2e/HBM3 AMD MI300X
：使用 HBM3，带宽高达 5 TB/s 谷歌 TPU、微软 Maia
：全部依赖 HBM
💬 没有 HBM，就没有 ChatGPT、Sora、Gemini 这些“智能大脑”。
🎮 2. 高端游戏显卡
PS5、Xbox Series X 使用 GDDR6 + HBM 混合方案 未来高端GPU将全面转向HBM
🌌 3. 超级计算机 & 数据中心
全球Top 500超算中，90%的顶级系统使用HBM
🔮 第七站：未来发展方向！
1. HBM4 即将登场
带宽目标：2 TB/s 以上 采用 混合键合（Hybrid Bonding） 技术，连接更密、功耗更低
2. 容量更大
当前单颗HBM3最大容量：36GB 未来目标：64GB+，满足千亿参数模型需求
3. 成本下降
目前HBM占GPU成本30%以上 随着量产和封装技术进步，价格将逐步下降
4. 与Chiplet（芯粒）结合
将CPU、GPU、HBM 封装在一起，形成“超级芯片” 英特尔、AMD、台积电都在布局
🧩 总结：一张图看懂存储芯片家族：

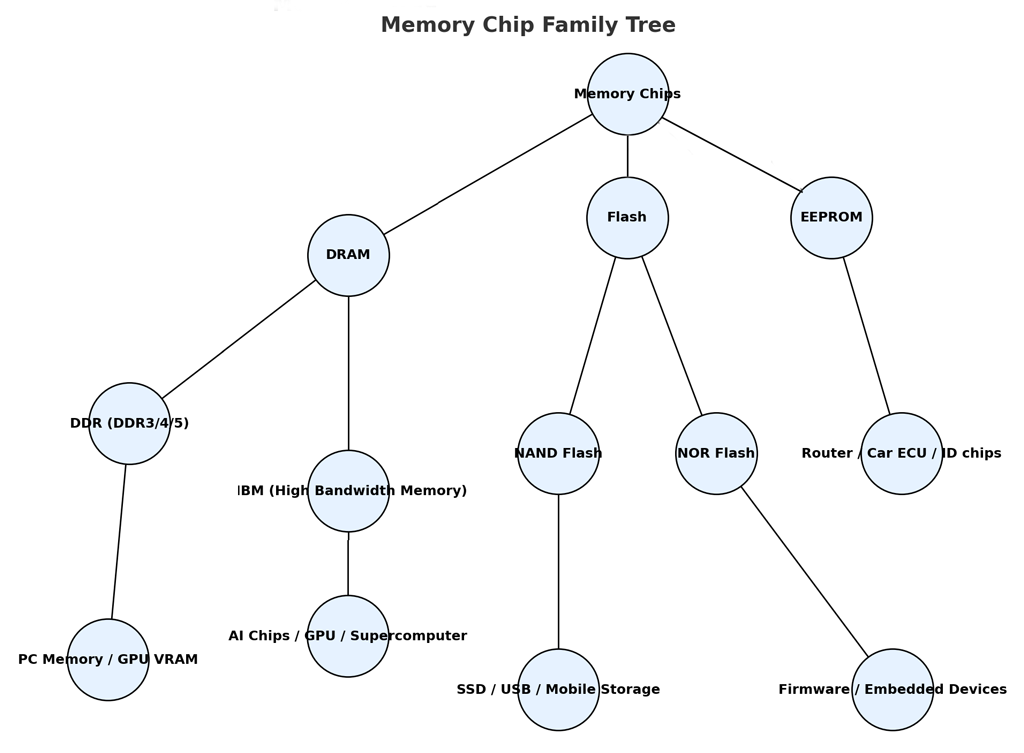

图1. 存储芯片家族树图
✅ 记住一句话：
NAND 是“仓库”
（存得多，搬得慢） DRAM 是“办公桌”
（用得快，但要不断整理） HBM 是“闪电办公桌”
（又大又快，就在你手边）
❤️ 结语：HBM，AI时代的“隐形冠军”
HBM 虽然你从没见过它，但它正支撑着你每一次与AI对话、每一场3A游戏、每一次云服务调用。
它是半导体皇冠上的明珠，是中国突破“卡脖子”技术的关键战场之一（长鑫存储、华为海思正在攻关）。
下一次，当你问 ChatGPT：“你能帮我写篇文章吗？”别忘了，背后有一群“堆叠的DRAM小芯片”，正以每秒一万亿字节的速度，为你“思考”。
这就是科技的魅力——看不见，却无处不在。
